Beskrivelse

Tekniske parametre

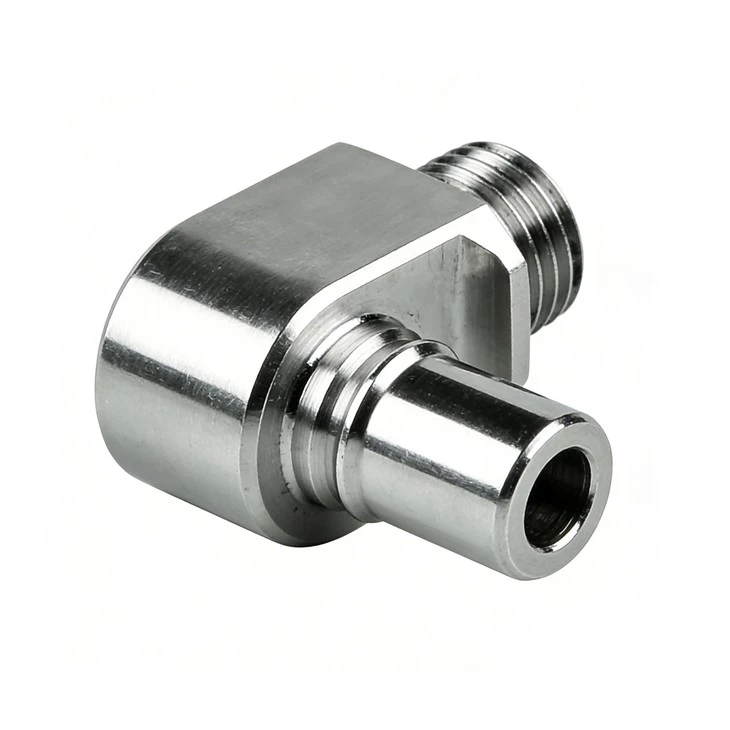

Bearbejdning af højtryksvæskekølingsstik

OEM CNC-bearbejdningsservice

Vores komplette fremstillingsproces giver ensartet kvalitet fra tilbud til forsendelse.

Produktionsflow

Engineering tegning gennemgang og DFM analyse
CNC-programmering med CAM-optimering
Præcisions CNC-bearbejdning
Afgratning og kantbearbejdning
Overfladebehandling
Dimensions- og trykinspektion
Beskyttende eksportemballage

Før produktion gennemgår vores ingeniørteam hver tegning inden for 48 timer for at identificere bearbejdningsudfordringer såsom tynde vægge, dybe hulrum eller komplekse gevindfunktioner. Praktiske designanbefalinger hjælper med at reducere produktionsomkostningerne, samtidig med at produktets ydeevne bibeholdes.

Fremstilling til kunde tegninger

Hvert stik fremstilles udelukkende efter kundens specifikationer.

Understøttede tegneformater

TRIN
IGS
PDF
DWG
DXF

Bearbejdningsnøjagtighed

Standardtolerance: ±0,01 mm
Kritiske tætningsflader: ±0,005 mm
Gevindnøjagtighed: ISO 965 Klasse 6H/6g
Fuld GD&T-kapacitet inklusive koncentricitet, runout og sand position

Uanset om du har brug for prototypemængder eller høj-volumenproduktion, sikrer vores bearbejdningsproces gentagelig dimensionel konsistens for hver batch.

Materiale muligheder

Materiale	Fælles karakterer	Funktioner	Typiske applikationer
Rustfrit stål	304, 316, 316L	Fremragende korrosionsbestandighed	Væskekølesystemer, fødevareudstyr
Hærdet rustfrit stål	17-4PH, 15-5PH	Høj styrke og slidstyrke	Højtryksforbindelser-
Aluminiumslegering	6061-T6, 7075-T6	Letvægts med fremragende bearbejdelighed	EV batterikøling, rumfart
Kobberlegering	C36000, C46400	Høj varmeledningsevne	Varmevekslere og kølemanifolder
Særlige legeringer	Hastelloy C-276, Titanium Grade 5	Overlegen korrosionsbestandighed	Marine, kemisk, rumfart

Materialeanbefalinger er tilgængelige baseret på driftstryk, kølemiddeltype, temperatur og korrosionskrav.

product-1080-712

CNC-bearbejdningsfunktioner

Vores High Pressure Liquid Cooling Connector Machining-service kombinerer præcisionsudstyr med erfaren proceskontrol for at opnå pålidelig ydeevne under krævende driftsforhold.

Evner

Delvægt: 0,01–5 kg
Maksimal størrelse: 300 × 300 × 200 mm
Udstyr: 5-akse CNC-bearbejdningscentre, CNC-drejecentre, drejebænke af schweizisk type
Overfladeruhed: Ra0,8–3,2 μm
Flowkanalfinish: Under Ra0,8 μm
Arbejdstryk: Standarddesign over 10 MPa, med specialløsninger op til 20 MPa

Glatte interne flowkanaler reducerer tryktab, mens de forbedrer køleeffektiviteten og langsigtet tætningspålidelighed.

Overfladebehandling

For at forbedre korrosionsbestandigheden og produktets holdbarhed er der flere muligheder for efterbehandling.

Rustfrit stål: Passivering, elektropolering (ASTM A967)
Aluminium: Hård anodisering, strømløs nikkelbelægning
Kobberlegeringer: Fornikling, sølvbelægning
Custom Finishes: Tilgængelig i henhold til kundens specifikationer

Kvalitetssikring

Kvalitetskontrol er integreret i alle produktionsstadier.

Vores inspektionsmuligheder omfatter:

CMM dimensionsinspektion
100% gevindmåler verifikation
Hydrostatisk trykprøvning
Helium lækagetest
Materialeverifikation ved spektrometer
Hårdhedstestning
Fuldstændig produktionssporbarhed

Vores produktionsanlæg opererer under ISO 9001 og IATF 16949 kvalitetsstyringssystemer, der leverer ensartet kvalitet til bilindustrien og industrielle applikationer.

Typiske applikationer

Vores præcisionsvæskekølekonnektorer er meget udbredt i:

Datacenterkølefordelingsenheder (CDU)
Termiske batteristyringssystemer til elektriske køretøjer
Halvleder og industrielt laserkøleudstyr
Industrielle automatiseringskølesystemer
Aerospace elektronisk og flyelektronikkøling

FAQ

Q1:	Hvad er din mindste ordremængde?
A1:	Prototypeproduktion starter fra 10 styk, mens standard masseproduktion begynder ved 500 styk. Fleksible MOQ'er er tilgængelige afhængigt af komponentens kompleksitet.
Q2:	Hvilke trykniveauer kan konnektorerne klare?
A2:	Standardprodukter er designet til driftstryk over 10 MPa. Skræddersyede-konnektorer kan opnå 20 MPa gennem optimeret design og materialevalg.
Q3:	Kan du levere inspektionsdokumenter?
A3:	Ja. Vi leverer materialecertifikater (MTC), CMM-dimensionelle rapporter, trykprøvningsposter og PPAP-dokumentation efter anmodning til bilprojekter.

Anmod om et tilbud

Leder du efter en pålidelig leverandør til High Pressure Liquid Cooling Connector Machining? Send os dine 2D/3D-tegninger, materialekrav, årlige mængder og ansøgningsoplysninger. Vores ingeniørteam vil give en DFM-gennemgang og et konkurrencedygtigt tilbud inden for 48 timer, hvilket hjælper dig med at accelerere prototypeudvikling og volumenproduktion.
